Pièce belinea

Bonsoir,

Sur un LCD une prise RJ45 sectionnée ? o.O

A quoi ressemble ton câble sectionné ?

Bonsoir

D' un cote une prise plate qui se connecte sur la carte électronique de l'écran et a l'autre bout, la prise RJ 45, avec en parallèle une sortie Jack pour l'audio.
Merci d'avance.

salut

apparemment ca doit gerer le son de l'ecran
d'apres le test des"numeriques" c'est pas le top pour le son
si l'ecran fonctionne ne te casse pas la tete pour ce genre de truc !!
(enfin c'est que mon avis)

je viens de te trouver le reglage pour cet ecran :
http://www.lesnumeriques.com/belinea-10-17-25-p44_509_4...

bonne soirée

Alors c'est assez étrange qu'il y ait ce genre de connectique sur ce LCD mais pourquoi pas.

J'ai trouvé ça :

Image de la carte élec.

Bonjour,

Il n'y a pas pas comme une confusion là ?
Une prise RJ45 ressemble à cela :

Une prise DB-15 VGA à cela :


Selon ce site la connectique est seulement VGA + jack audio.

PAPYNOU33, je t'invite donc à détailler un maximum et à vérifier le type de connectique dont tu parles.

[J'avais eu la flemme de faire de ce topic une BD, merci Sylvain]

  Merci à tous.

Mille excuse oui il ne s'agit pas d'une prise RJ 45 mais bien d'une DB 15 VGA.

La carte électronique possède deux "slots" un que permet le raccordement de la dalle, le second plus large qui permet de raccorder le fameux cordon.

Je suis tout neuf sur ce forum, j'ai pris deux photos pour vous montrer, mais je n'arrive pas à les insérer dans le message, désolé, et encore merci de vous intéresser à mon sujet, et de me faire passer toutes infos utiles.

Tu peux héberger tes photos ici par exemple : http://www.casimages.com

Je comprends pas trop quel est le problème en fait

Je veux ressouder une prise à la place de celle qui existait pour brancher le câble sur le P.C




En haut à droite la fiche plate qui va sur la carte électronique de l'écran,
En bas à gauche la nouvelle prise et le bout du câble avec plusieurs fils de différente couleurs, je n'ai pas pu, vu son état "repérer" les couleurs des fils par rapport aux broches de la prise.

J'ai un schéma de la prise avec les N° de broches de 1 à 15, mais je ne sais pas à quelles couleur de fils les "appairer"
COULEURS des FILS :
1 Bleu + masse
1 Rouge + masse
1 Gris + masse
1 Jaune
1 Violet
1 Blanc
1 Gris
1 Marron
1 Rouge
1 Orange

+ 1 Vert & 1 Bleu dans une même gaine avec masse

Et le deux audio (blanc & rouge ) en parallèle du cordon principal qui viennent se brancher en "jack" sur la sortie audio de la carte son.

Ça fait beaucoup de monde et je n'ai pas pu repérer les couleurs sur la prise d'origine trop abîmée pour cela.

Merci encore.

Un câble VGA neuf ne coûte pas des masses "Papy"

Oui ça ne coute pas plus 5-10€ même si ça peut se réparer...

Voilà ce que j'ai trouvé si ça peut t'aider :

Merci à vous deux Sylvain 37 & BennyHeal, mon soucis n'est pas le coût modique du cordon, mais bien ou en trouver un ?

Cet écran appartenait à mon fiston, qui la démonter "à l'arrache" si je puis dire c'est pour ça que je suis planté dans les couleurs de fils/le N° de broches, si j'arrive à en trouver un neuf pour ce prix là aucun problèmes mais ou ? c'est la que je "sèche".

Je suis un "bidouilleur" de micro (assemblage/ dépannage) mais quand ça concerne des choses de ce genre je connais pas bien les endroits où m'approvisionner.

J'aime bien remettre en marche des choses qui me résistent un peu et si j'arrive à faire refonctionner cet écran je le destine à l'association dans laquelle je donne des cours d'informatique.

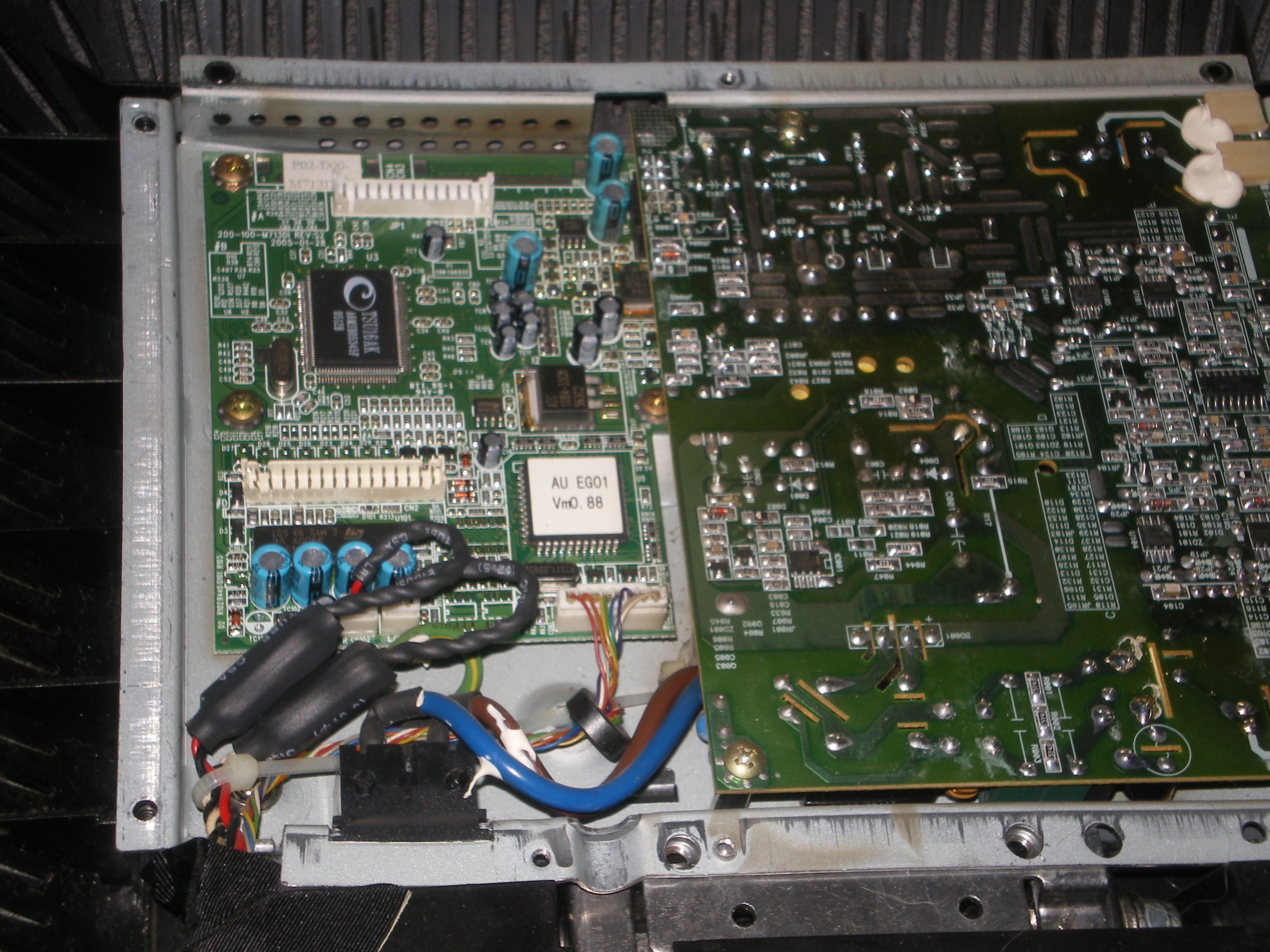

Voilà une photo de la carte électronique sur laquelle viens se brancher ce fichus cordon, il s'agit du slot blanc du bas.





Bien cordialement à vous deux

Ce n'est pas évident de t'indiquer le bon branchement car les fabriquants n'ont pas de standard imposé à ce niveau là. Chacun applique ses propres couleurs.
Je pensais que l'écran disposait d'un connecteur pour accueillir un DB-15 mâle.

Là tu vas galérer à trouver la correspondance des couleurs...



C'est bien ce que je craignais ...
