2 routeurs + 1 switch =partage un reseau + Internet.

Dernière réponse : dans Réseaux

Bonjour,
Je recois internet (par mon FAI ) sur
un modem routeur Zykel 660.... qui n'a qu'une sortie RJ45.

Que j'aimerais branché sur un
deuxième routeur Zykel 320 utilisable en Lan, et en wifi.

N'ayant que 4 sorties lan sur ce routeur (le Zykel 320 ) j'aimerais branché une des sorties Lan sur un switch (8 sorties lan ).

Comment régler les 2 modems pour partager Internet (LAN et WIFI ) et avec un réseau unique ?
Merci.

Luc

Autres pages sur : routeurs switch partage reseau internet

Lassé par la pub ? Créez un compte
Expert Réseaux

Bonjour,

Sur le modem routeur Zykel : configure sa sortie RJ45 en 192.168.1.x masque 255.255.255.0

Sur le routeur Zykel :

* tu n'as pas une entrée "Internet" ? Si oui tu y connectes simplement ton modem routeur. Si besoin tu configures cette interface sur un plan d'adressage précis :
192.168.1.y
masque 255.255.255.0
passerelle 192.168.1.x (l'adresse du modem routeur)

* pour son adresse LAN, tu lui configures une adresse différente (192.168.2.x masque 255.255.255.0). Soit il peut faire serveur DHCP, à ce moment là tu mets tous tes pc en ip automatique, soit tu configures chaque pc en :
192.168.2.y
masque 255.255.255.0
passerelle 192.168.2.x (l'adresse du routeur)
dns 192.168.2.x

Tu relies ton switch à n'importe quel port du routeur. Normalement il n'y a rien à faire sur cet équipement.

Bonjour,


Je suppose que tu utilise le routeur Zykel 320 comme borne Wifi.

Déjà d'une part, si tes 2 routeurs font offices de serveurs DHCP, il faut désactivé 1, tu ne peux pas avoir 2 serveurs DHCP dans un même réseau! Le mieux c'est de désactivé celui qui fait office de borne Wifi (Zykel 320).

Sur le serveur qui fait DHCP ( Zykel 660), il faut que tu indique le serveur DNS, c'est celui de ton FAI.

-Il faut que tu branche tes 2 routeurs au switch (Attention: certains sont munis d'un micro logiciel).

- Les postes on ethernet tu les branches directement sur le switch, tu mets en adressage automatique.

-Pour les postes se connectant on Wifi, tu les connecte, le serveur DHCP fait le reste, normalement ton Wifi doit t'être sécuriser.

Si tu mets des adressages manuelle, il faut que tu mette une adresse hors de la plages d'adresse du DHCP (pour évité les conflit d'adresse IP), mettre la passerelle (celle du routeur ADSL). Et comme serveur DNS tu mets l'adresse de ton FAI.

Citation :
pour son adresse LAN, tu lui configures une adresse différente (192.168.2.x masque 255.255.255.0). Soit il peut faire serveur DHCP, à ce moment là tu mets tous tes pc en ip automatique, soit tu configures chaque pc en :
192.168.2.y
masque 255.255.255.0
passerelle 192.168.2.x (l'adresse du routeur)
dns 192.168.2.x


Cela n'est pas bon, le routeur ADSL est on 192.168.1.x, donc n'est pas dans le même réseau, les postes en (192.168.2.x) communiqueront entre eux, mais ne pourront accéder à Internet.

Cordialement,










Expert Réseaux

incruste a dit :

Citation :
pour son adresse LAN, tu lui configures une adresse différente (192.168.2.x masque 255.255.255.0). Soit il peut faire serveur DHCP, à ce moment là tu mets tous tes pc en ip automatique, soit tu configures chaque pc en :
192.168.2.y
masque 255.255.255.0
passerelle 192.168.2.x (l'adresse du routeur)
dns 192.168.2.x


Cela n'est pas bon, le routeur ADSL est on 192.168.1.x, donc n'est pas dans le même réseau, les postes en (192.168.2.x) communiqueront entre eux, mais ne pourront accéder à Internet.

Cordialement,


Le routeur non ADSL a 2 adresses, une en 1.x et une en 2.x. C'est la base du routage ;)

Maintenant j'avais zappé la problématique du wifi. Je ne suis pas sûr que ta solution fonctionne pour les postes en wifi et je n'ai pas de routeur wifi sous la main pour tester.

vos solutions me semblent bien compliquées. A priori, je dirais tu branches le 660 d'un côté sur le net, de l'autre côté sur l'entrée WAN du routeur 320.
ensuite tu branches ton switch sur une des sorties du 320 et voila.

Ton routeur 320 obtiendra toutes les informations passerelles IP, DNS depuis ton 660. Ensuite le 320 fera office de passerelle, et serveur DHCP pour tous les ordis de ton réseau.

Tes ordis se connectant sur ton 320, ils feront leur requetes au 320, qui l'enverra sur ce qu'il connait, donc le 660 qui enverra le tout sur le net et retour.
L'interet d'un routeur c'est qu'il peut "isoler" le réseau qu'il a en entrée du réseau qu'il gère. Le problème que les deux routeurs font office de DHCP n'est donc pas un problème, je te conseille même de les laisser activer par défaut ce qui te simplifiera grandement la configuration.

C'est ce que j'ai dit, mais sans désactiver le DHCP du 660 sinon ton 320 ne recevra pas les informations nécessaires pour qu'il puisse se connecter au 660 et donc pas vraiment d'accès internet dispo (à moins de se taper la config à la main...)

et perso je compte 10 ports :p  (4 + 8 - 2)
Expert Réseaux

ba pas besoin de dhcp, tu lui configures juste un adresse ip à la mano...
Mais bon avec le dhcp ca le fait aussi. voir comment fonctionne l'auto config du port WAN

LOL oui 10 ports :whistle:


C'est exactement ce que tu proposes, j'ai juste extrait le concept du discours :D  :D
Expert Réseaux

deathangel67300 a dit :
vos solutions me semblent bien compliquées. A priori, je dirais tu branches le 660 d'un côté sur le net, de l'autre côté sur l'entrée WAN du routeur 320.
ensuite tu branches ton switch sur une des sorties du 320 et voila.


C'est exactement ce que j'ai donné comme solution mais avec tous les détails ip qui vont avec. :heink:
Expert Réseaux

mykhi a dit :
C'est exactement ce que j'ai donné comme solution mais avec tous les détails ip qui vont avec. :heink:



LOL

Pauvre mykhi tu viens de te faire plagier :D

Une idée n'est bonne qu'a partir du moment ou tout le monde peut la comprendre ;)

disons que rentrer dans les détails de config IP alors qu'il suffit d'activer le DHCP, ca me semblait un peu abusé pour les besoins de kchalot à priori, mais en relisant en détail ton post, tu as tout à fait raison.
Mais c'est pas forcément nécessaire de faire deux sous réseaux différents.

Enfin bon, l'essentiel, c'est qu'on soit d'accord sur la configuration à adopter ^^ aux détails près :p
Expert Réseaux

deathangel67300 a dit :
disons que rentrer dans les détails de config IP alors qu'il suffit d'activer le DHCP, ca me semblait un peu abusé pour les besoins de kchalot à priori, mais en relisant en détail ton post, tu as tout à fait raison.
Mais c'est pas forcément nécessaire de faire deux sous réseaux différents.

Enfin bon, l'essentiel, c'est qu'on soit d'accord sur la configuration à adopter ^^ aux détails près :p


Yeap ;)

Par contre je suis sûr qu'avec 2 sous-réseaux ip différents ça marche. J'ai pas le matos sous la main (ni le temps) pour tester si ça marche tout bien avec un seul réseau ip.

alex943 a dit :
Il a donc trois explications différentes pour la même solution, si avec ca il n'y arrive pas je m'en coupe une :D


c'est le genre de choses qu'il vaut mieux éviter de mettre par écrit ^^ on ne sait jamais :p

@mykhi, je sais que ca marche, j'ai quasi pareil à la maison avec une freebox et un routeur linksys ;)
Expert Réseaux

C'est vrai, normalement le switch ne pose pas de problème. J'ai été dans la même situation que toi également Freebox puis Linksys, mais il y a forcément 2 sous-réseaux ip différents :
- 1 entre la freebox et le Linksys
- 1 entre le Linksys et les pc (wifi + ethernet)

Je me permets ce léger HS car le principal intéressé du post semble loin maintenant.

Bonjour,
J'ai fais les essais et ca ne marche pas.

Ce que j'ai fait :

Laisser les 2 en DHCP comme indiqué ici :
"vos solutions me semblent bien compliquées. A priori, je dirais tu branches le 660 d'un côté sur le net, de l'autre côté sur l'entrée WAN du routeur 320.
ensuite tu branches ton switch sur une des sorties du 320 et voila.

Ton routeur 320 obtiendra toutes les informations passerelles IP, DNS depuis ton 660. Ensuite le 320 fera office de passerelle, et serveur DHCP pour tous les ordis de ton réseau.

Tes ordis se connectant sur ton 320, ils feront leur requetes au 320, qui l'enverra sur ce qu'il connait, donc le 660 qui enverra le tout sur le net et retour.
L'interet d'un routeur c'est qu'il peut "isoler" le réseau qu'il a en entrée du réseau qu'il gère. Le problème que les deux routeurs font office de DHCP n'est donc pas un problème, je te conseille même de les laisser activer par défaut ce qui te simplifiera grandement la configuration."

ET

Sur le modem routeur Zykel : configure sa sortie RJ45 en 192.168.1.x masque 255.255.255.0

Sur le routeur Zykel :

* tu n'as pas une entrée "Internet" ? Si oui tu y connectes simplement ton modem routeur. Si besoin tu configures cette interface sur un plan d'adressage précis :
192.168.1.y
masque 255.255.255.0
passerelle 192.168.1.x (l'adresse du modem routeur)

* pour son adresse LAN, tu lui configures une adresse différente (192.168.2.x masque 255.255.255.0). Soit il peut faire serveur DHCP, à ce moment là tu mets tous tes pc en ip automatique, soit tu configures chaque pc en :
192.168.2.y
masque 255.255.255.0
passerelle 192.168.2.x (l'adresse du routeur)
dns 192.168.2.x

explicite un peu plus le "ca marche pas" svp pour qu'on puisse t'aider ^^

c'est le partage qui marche pas ? le net ? le wifi ?

est-ce que tes PC qui sont branchés reçoivent bien les informations du DHCP avec une adresse IP différente et une passerelle et un masque de sous réseau identique ?

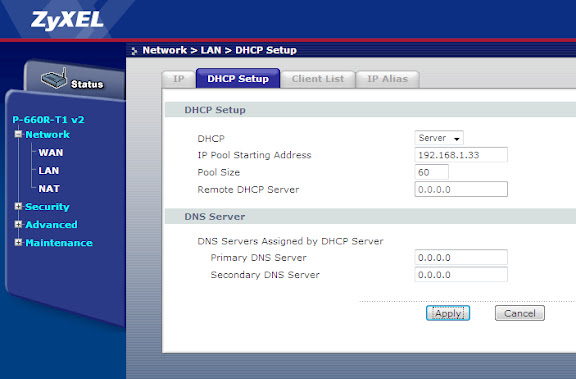

J'ai essayé d'enlever le DHCP du 660. sans résultats.
Faut dire que peut-être je m'emmèle un peu les pinceaux dans les adresses IP, Wan, Lan .... et DNS.
Faut-il tout faire en 192.168.1.x ou aussi passer e 192.168.2.x sur le 320 ?
Merci de votre aide. luc
Expert Réseaux

c'est pour ca qu'il faut prendre des plans d'adressage très différents.

la sortie lan du 660 du met 10.0.0.1 / 255.255.255.0
et tu désactive le dhcp

l'entrée wan du 320 tu met 10.0.0.2 / 255.255.255.0
Le DHCP du 320 tu le laisse en 192.168.0.1 / 255.255.255.0

Expert Réseaux

Normalement tu ne rentres rien pour le dns

Les requêtes de nom vont passer par le NAT. Le seul qui a besoin de connaitre les dns de l'opérateur c'est le 660 et il les obtient automatiquement.

Sortie lan du 320 tu met 192.168.0.1 / 255.255.255.0 et tu démarres le range du DHCP en 0.2
